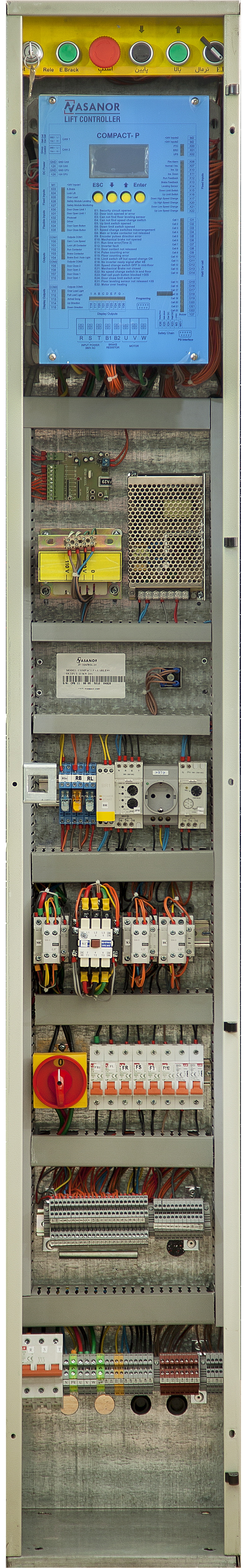

مشخصات محصول Compact قابل استفاده برای موتورهای گیرلس و گیربکس دارای نجات اضطراری سریال معرفی مشخصات فنی لوازم جانبی مدارک برد کنترلر پیشرفته با  پردازنده سریع 32 بتی ARM اینورتور با درایور HITACHI شبکه  تمام سریال CAN BUS سرعت تا 4 متر بر ثانیه 64 توقف شناسایی داخل چاه با انکودر( بدون نیاز ب دور انداز بین طبقات) قابلیت Direct approach  ( بدون پیاده روی در هنگام توقف) قابلیت لول گیری از طریق برد کنترلر برای جهت بالا و پایین، بطور جداگانه امکان فرمان به یک یا دو درب به طور جداگانه امکان تنظیم نمایش طبقات از طریق برد کنترلر  امکان احضار طبقات از طریق برد کنترلر قابلیت سیستم دوبکس ( بدون کارت جانبی) قابلیت سیستم گروهی تا 8 آسانسور تصحیح خطای مکانی هر طبقه به طور اتوماتیک Up & Down Collective Inspection ورودی Full load ورودی  Half load کنترل در وزن کم Light Load قابلیت ADO( Advance door opening )  سیم کشی شستی طبقات و داخل کابین با 4 رشته سیم. مشاهده تمام ورودی ها و خروجی ها از طریق برد کنترلر دارای حافظ داخلی برای حفظ موقعیت آسانسور دارای حدهای نرم افزاری برای امنیت بیشتر دارای منبع تغذیه سوییچینگ ثبت خطا ها ب تاریخ و ساعت استفاده از کنتاکتور های مخصوص برای موتورهای گیرلس ابعاد: عرض 450 میلیمتر ، عمق 250 میلیمتر و ارتفاع 1000 میلیمتر دارای ورودی های Fire , Fireman , Driver , Lock Lift, Door close Delay در این تابلو فرمان از مجموع درایو و کنترلر با هم استفاده می شود و به همین خاطر این تابلو فرمان کامپکت نام گرفته است. شما با یک کی پد ،به پارامتر های درایو و کنترلر  دسترسی دارید. این داریو مخصوص آسانسور بوده و برای این منظور طراحی شده است. این تابلو فرمان برای موتور گیربکس و گیرلس قابل استفاده می باشد. تمام سیم کشی های تابلو فرمان های MRL  و کامپکت شبیه هم می باشد. (حتی در گیربکس و گیرلس) مشخصات درایو :    2 مد مختلف عملکرد:               Closed-Loop Vector               Closed-Loop Vector PM کنترل مستقیم کنتاکتور ترمز و موتور توسط درایو دارای S-curve قابل تنظیم برای قسمتهای مختلف منحنی حرکت اندازه گیری خودکار مشخصات موتور (Auto tune) برای انواع مختلف موتورها بدون نیاز به برداشتن بار از روی موتور دارای ورودی base block سخت افزاری با قابلیت قطع سریع و مستقیم جریان درایو که امکان حذف یکی از کنتاکتورهای موتور را فراهم می سازد (با در نظر  گرفتن استاندارد EN81-1) قابلیت  Direct to stop برای انواع موتور پاسخ گشتاور سریع نمایشگر LCD جهت مونیتورینگ و تنظیم پارامترهای درایو ابزار ذخیره سازی پارامترها با ورودی USB جهت انتقال سریع تنظیمات به درایو دارای خروجی 0.3m/s برای باز شدن درب کابین قبل از رسیدن به سر طبقه (عملکرد Door Zone) انتخاب درایو هم رنج با موتور قابلیت تشخیص قطع فاز ورودی فرکانس سوئیچینگ قابل تنظیم تا 15kHz استانداردها:         EN954-1 safe category3, stop category0; EN ISO 13849-1; IEC EN 61508 SiL2 Ocall-S برد اجضار طبقات دارای خروجی سون سگمت دارای ورودی شستی UP / DOWN سریال احضار کابین ICALL احضار تا 16 طبقه دارای خروجی سون سگمنت قابلیت کنسل کردن شستی ها HOP پنل کامل طبقات نمایشگر ریزشی سریال Ocall-08 برد احضار طبقات نمایشگر ریزشی ورودی شستی Up / Down PM709 کنترل دو درب دارای ورودیهای سنسور وزن سریال T7 نمایشگر 7 اینچ تمام رنگی قابلیت پخش عکس دارای کارت حافظه SD سریال T10 نمایشگر 10 اینچ تمام رنگی پخش فیلم وعکس سریال DP1632 نمایشگر Dots Matrix سه رنگ سریال سخنگو کارت سخنگو دارای حافظه SD سریال  Compct G4 manual FARS Ver2.00.pdf   ARM Wiring.pdf   Compact_Certificate.jpg   TER-G-P12-03.pdf
